Plastová okna

  • minimální nároky na údržbu
  • dokonalá tepelná izolace
  • vysoká hluková izolace 32-43 dB
  • odolnost proti mechanickému poškození
  • široká škála barevných provedení
  • dlouhá životnost

Plastová okna a balkonové dveře OTHERM PRAHA se vyrábějí v sedmi profilových řadách, v různých provedeních, včetně obloukových, trojúhelníkových a šikmých oken. Izolační vlastnosti oken umožňují jejich použití také v nízkoenergetických domech.

Okna OTHERM PRAHA jsou zhotovena z prvotřídních německých profilů SALAMANDER s garantovanou briliantovou bělostí a profilů VEKA. Profily plastových oken se vyznačují robustní stavbou, a tedy i stabilitou rámu. Díky těmto vlastnostem okna zachovávají přesný tvar po dobu mnoha desítek let.

Plastová okna mají díky přesnému dovírání výborné tepelné vlastnosti.

KALKULACE ONLINE

Nabídka profilů

ECONOMY
ECONOMY
Průběh izoterm Systém dorazového těsnění Ocelová výstuha 1,5 mm
Design Klasické tvary s jasnými konturami hran profilu
Systém 5komorový systém
Profil -
Stavební hloubka 73 mm
Těsnění Dorazové těsnění, 2 těsnící roviny
Povrch Absolutně hladký a výjimečně odolný povrch pro snadnou údržbu a maximální odolnost proti povětrnostním vlivům
Rám 1,5 mm ocelová pozinkovaná výztuha v rámu i křídle pro dosažení vysoké stability a neomezené životnosti
Zasklení Izolační dvojsklo nebo trojsklo s plastovým distančním rámečkem, plněno argonem
Tepelná izolace Uw = 1,2 W/m2K
Zabezpečení -
Vhodné pro všechny typy staveb
EFEKT
EFEKT
Průběh izoterm Systém dorazového těsnění Zasklení
Design -
Systém 5komorový systém
Profil Profil třídy A dle ČSN EN 12608
Stavební hloubka 73 mm
Těsnění 2 dorazová těsnění s vysokou odolností proti zatékání
Povrch -
Rám 1,5 mm ocelová výztuha v rámu a křídle pro vysokou stabilitu
Zasklení IzolačnÍ dvojsklo nebo trojsklo s plastovým rámečkem plněno argonem
Tepelná izolace Uw = 1,2 W/m2K
Zabezpečení Díky 2 bezpečnostním uzávěrům v základní sadě získáte větší bezpečnost pro váš domov
Vhodné pro panelové domy, činžovní a rodinné domy, administrativní a půmyslové budovy
OMEGA
OMEGA
Průběh izoterm Systém dorazového těsnění Zasklení
Design Jednoduchý design s klasickými konturami
Systém 5komorový systém
Profil Profil třídy A dle ČSN EN 12608
Stavební hloubka 76 mm
Těsnění 2 dorazová těsnění zajišťují vysokou odolnost proti zatékání
Povrch -
Rám 2mm ocelová pozinkovaná výztuha v rámu a na křídle podporuje vysokou stabilitu
Zasklení Izolační dvojsklo (Ug = 1,1 W/m2K) nebo trojsklo (Ug = 0,6 W/m2K) s plastovým rámečkem plněno argonem
Tepelná izolace Uw = 1,1 W/m2K
Zabezpečení -
Vhodné pro hromadné výměny a instalace oken v panelových a bytových domech, školách, administrativních a průmyslových budovách

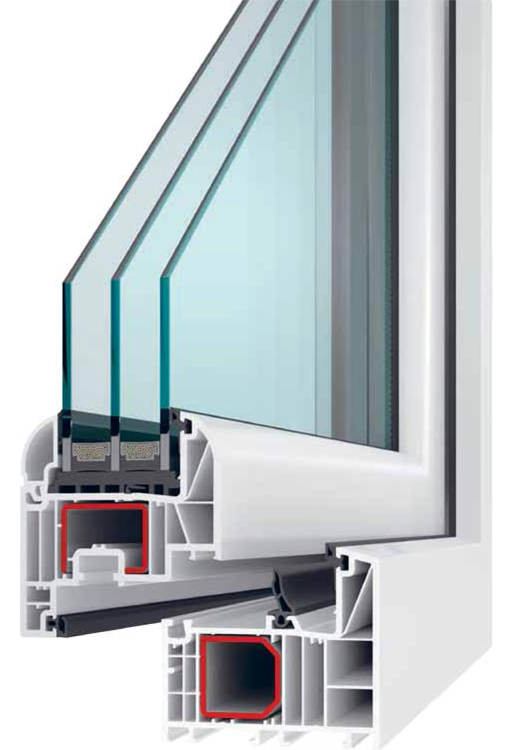

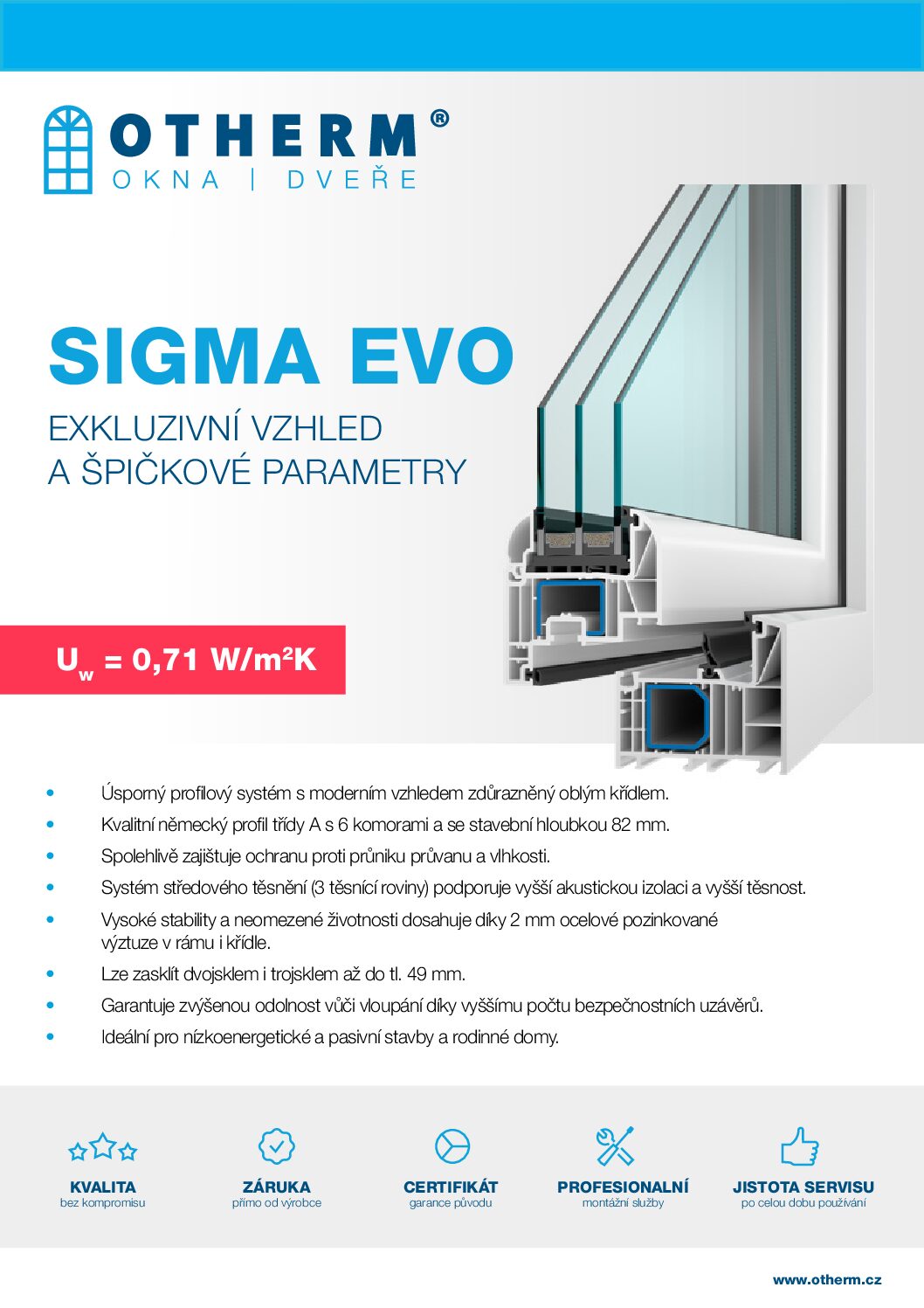

SIGMA EVO
OMEGA
Průběh izoterm Zasklení Středové těsnění
Design Úsporný profilový systém s moderním vzhledem zdůrazněný oblým křídlem
Systém 6komorový systém
Profil -
Stavební hloubka 82 mm
Těsnění Systém středového těsnění (3 těsnící roviny) podporuje vyšší akustickou izolaci a vyšší těsnost spolehlivě zajišťuje ochranu proti průniku průvanu a vlhkosti
Povrch -
Rám 2 mm ocelová pozinkovaná výztuha v rámu (uzavřená) i křídle pro dosažení vysoké stability a neomezené životnosti
Zasklení Lze zasklít dvojsklem a trojsklem až tl. 49 mm
Tepelná izolace Uw = 0,71 W/m2K
Zabezpečení Vyšší počet bezpečnostních uzávěrů garantuje zvýšenou odolnost vůbči vloupání
Vhodné pro pro nízkoenergetické a pasivní domy a rodinné domy

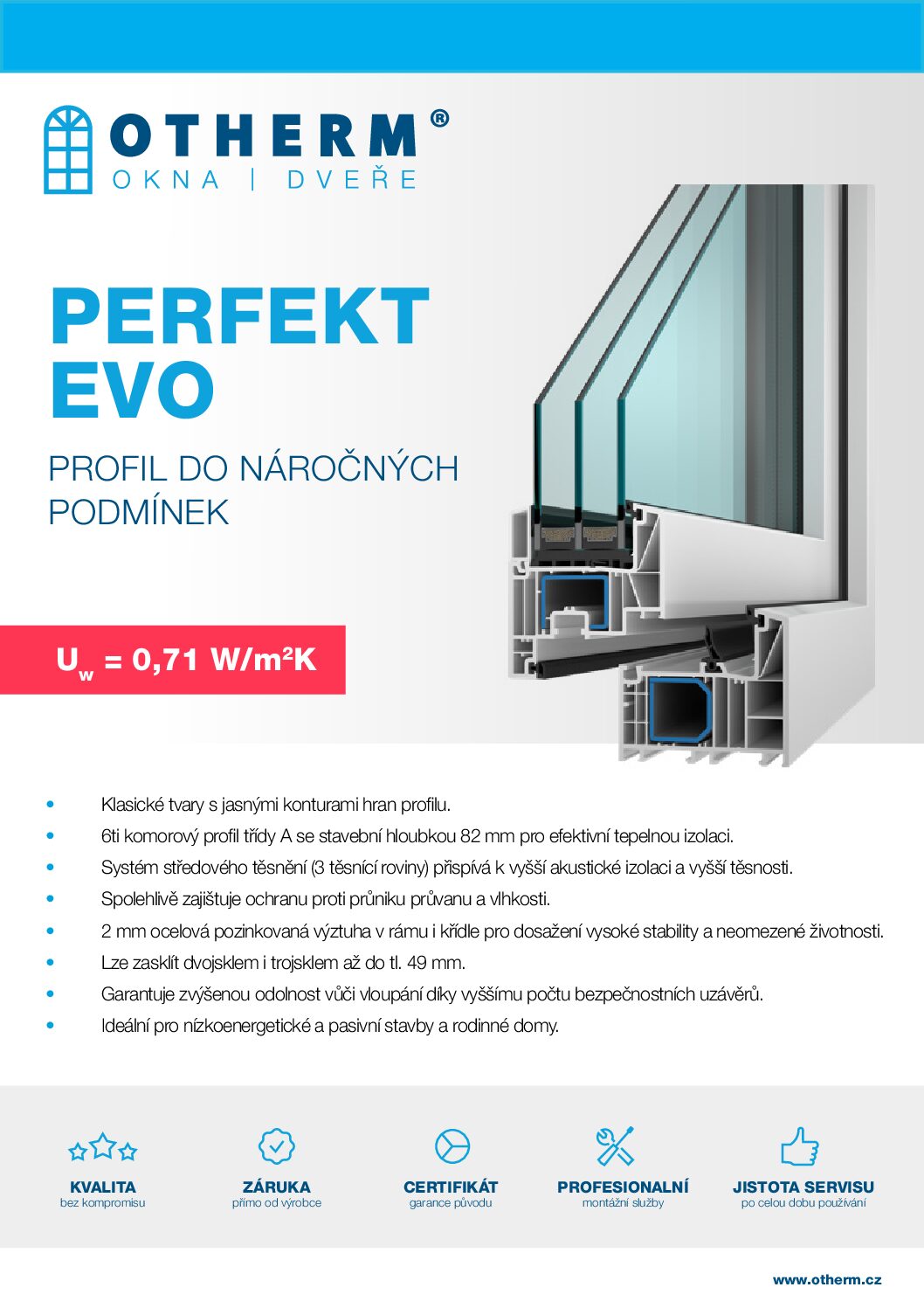

PERFEKT EVO
PERFEKT EVO
Průběh izoterm Středové těsnění Zasklení
Design Klasické tvary s jasnými konturami hran profilu
Systém 6komorový systém
Profil Třída A
Stavební hloubka 82 mm
Těsnění Systém středového těsnění (3 těsnící roviny) přispívá k vyšší akustické izolaci a vyšší těsnosti
Spolehlivě zajišťuje ochranu proti průniku průvanu a vlhkosti
Povrch -
Rám 2 mm ocelová pozinkovaná výztuha v rámu i křídle pro dosažení vysoké stability a neomezené životnosti
Zasklení Lze zasklít dvojsklem i trojsklem až do tl. 49 mm
Tepelná izolace Uw = 0,71 W/m2K
Zabezpečení Vyšší počet bezpečnostních uzávěrů garantuje zvýšenou odolnosti vůči vloupání
Vhodné pro nízkoenergetické a pasivní stavby a rodinné domy

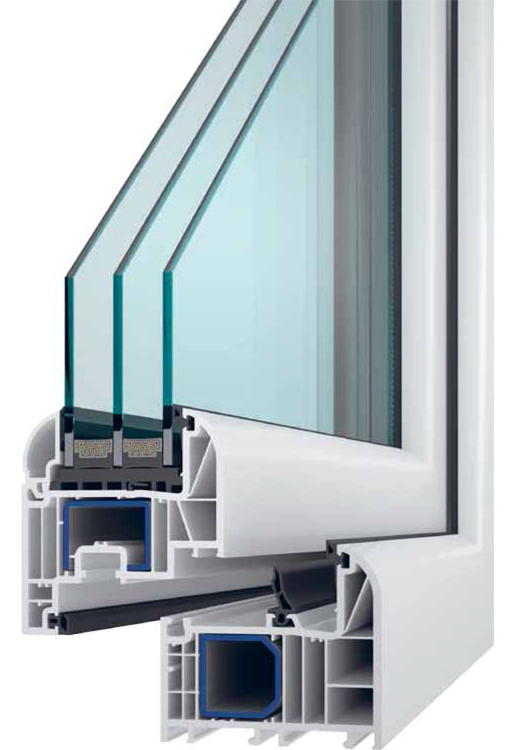

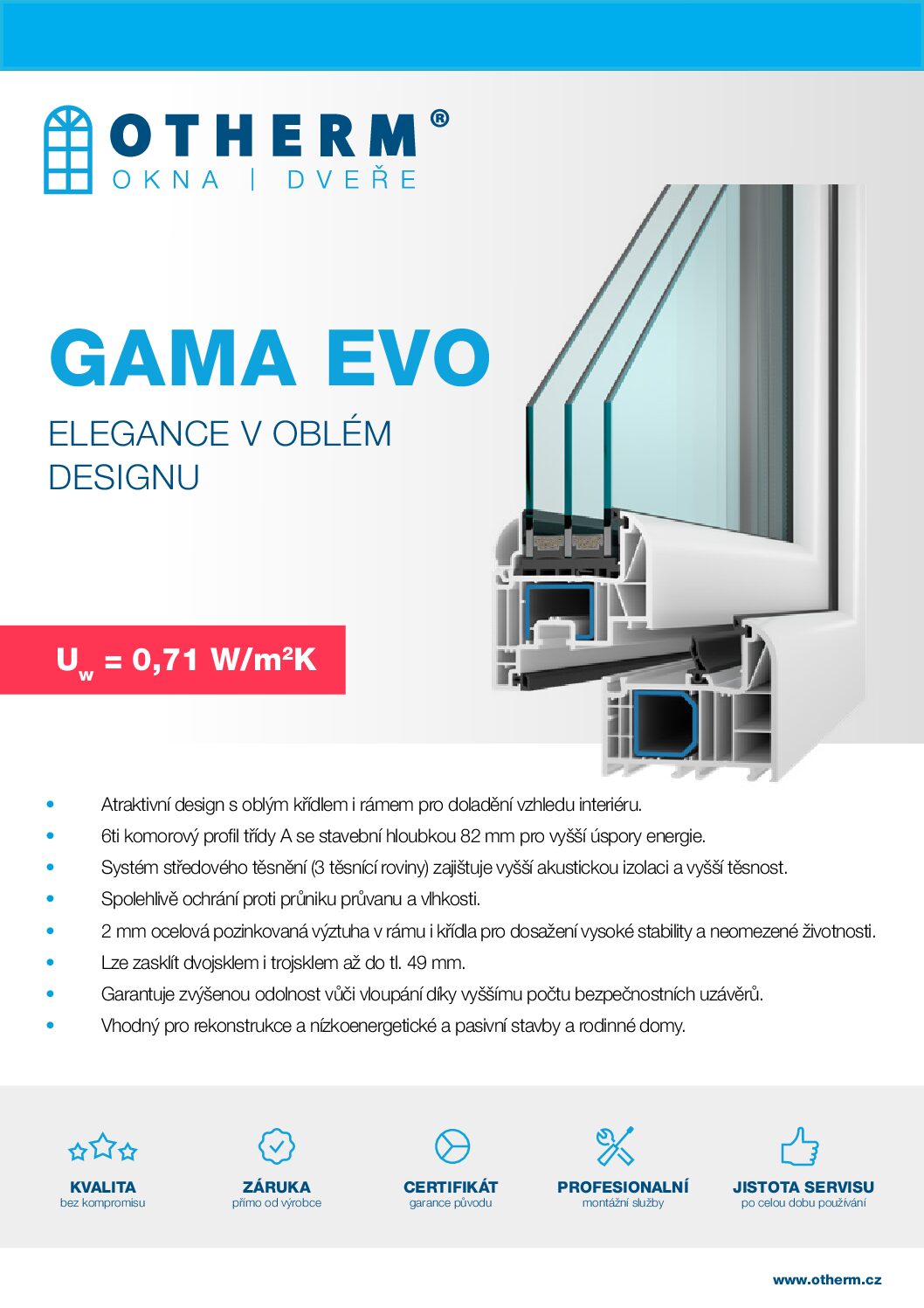

GAMA EVO
GAMA EVO
Průběh izoterm Středové těsnění Uzavřená ocelová výstuha v rámu
Design Atraktivní design s oblým křídlem i rámem pro doladění vzhledu interiéru
Systém 6komorový systém
Profil Třída A
Stavební hloubka 82 mm
Těsnění Systém středového těsnění (3 těsnící roviny) zajišťuje vyšší akustickou izolaci a vyšší těsnost, spolehlivě chrání proti průniku průvanu a vlhkosti
Povrch -
Rám 2 mm ocelová pozinkovaná výztuha v rámu (uzavřená) i křídle pro dosažení vysoké stability a neomezené životnosti
Zasklení Lze zasklít dvojsklem a trojsklem až tl. 49 mm
Tepelná izolace Uw = 0,71 W/m2K
Zabezpečení Vyšší počet bezpečnostních uzávěrů garantuje zvýšenou odolnost vůbči vloupání
Vhodné pro rekontrukce, nízkoenergetické a pasivní domy a rodinné domy

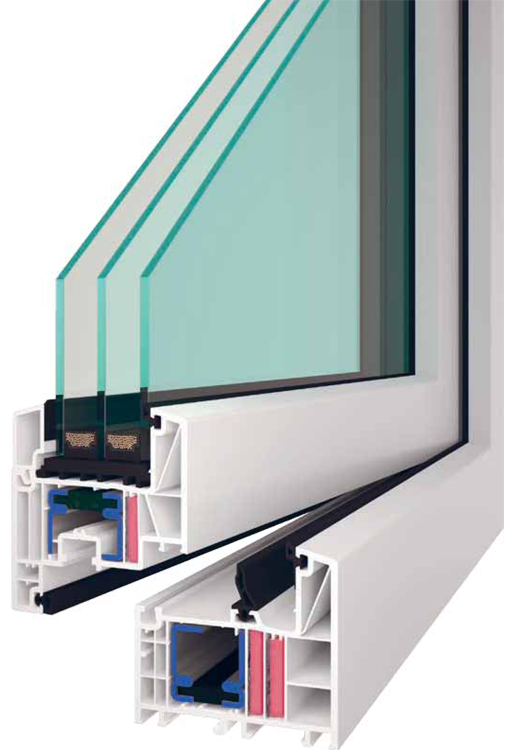

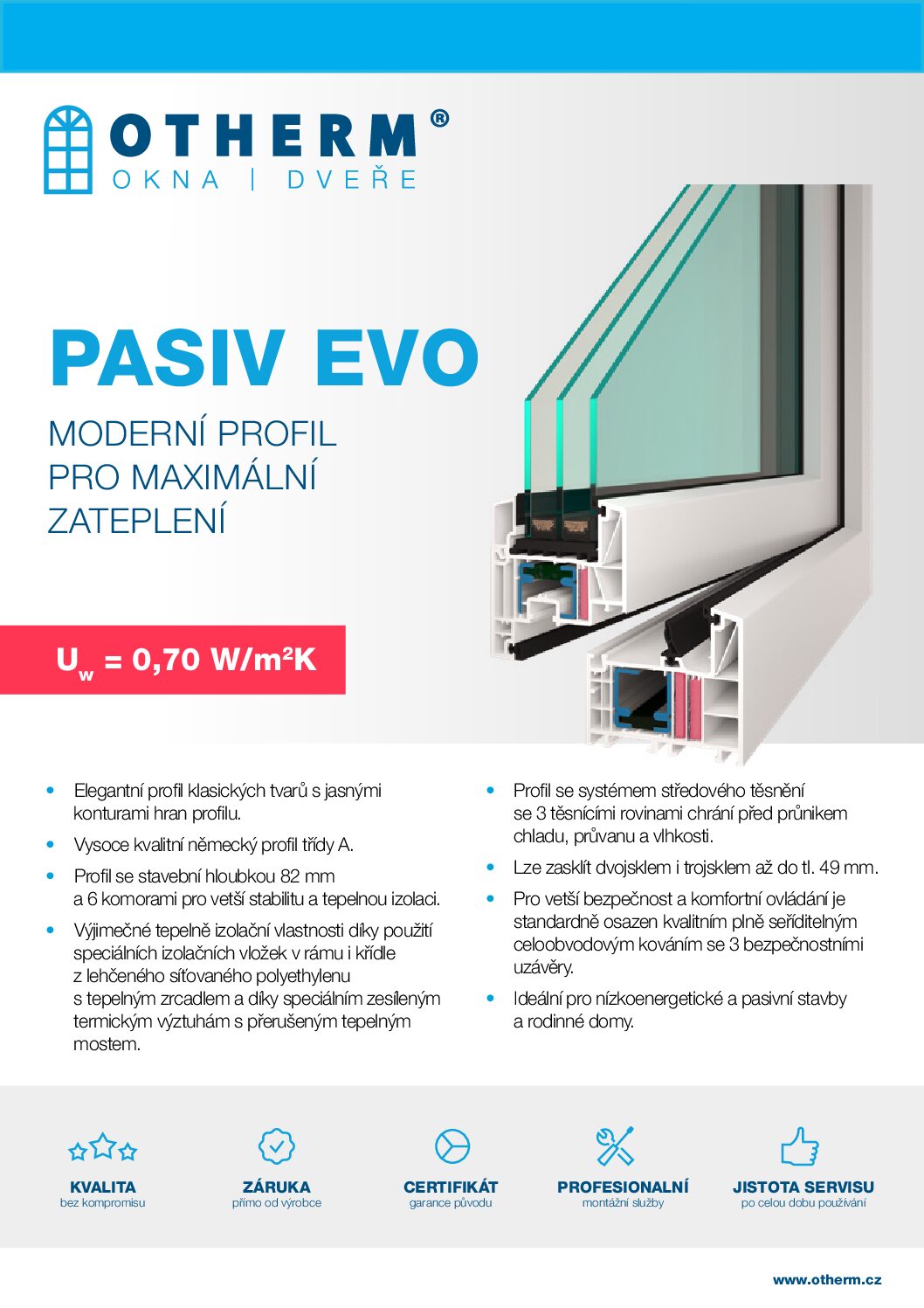

PASIV EVO
PASIV EVO
Průběh izoterm Středové těsnění Termická výztuha v křídle
Design Elegantní profil klasických tvarů s jasnými konturami hran profilu
Systém 6komorový systém
Profil Vysoce kvalitní německý profil třídy A
Stavební hloubka 82 mm
Těsnění Systém středového těsnění se 3 těsnícími rovinami chrání před průnikem chladu, průvanu a vlhkosti
Povrch -
Rám Výjimečné tepelně izolační vlastnosti díky použití speciálních izolačních vložek v rámu i křídle z lehčího síťovaného polyethylenu s tepelným zrcadlem a díky speciálním zesíleným termickým výstuhám s přerušeným tepelným mostem
Zasklení Lze zasklít dvojsklem i trojsklem až do tl. 49 mm
Tepelná izolace Uw = 0,70 W/m2K
Zabezpečení Pro větší bezpečnost a komfortní ovládání je standardní osazen kvalitním plně seřiditelným celoobvodovým kováním se 2 bezpečnostními uzávěry
Vhodné pro nízkoenergetické a pasivní stavby a rodinné domy

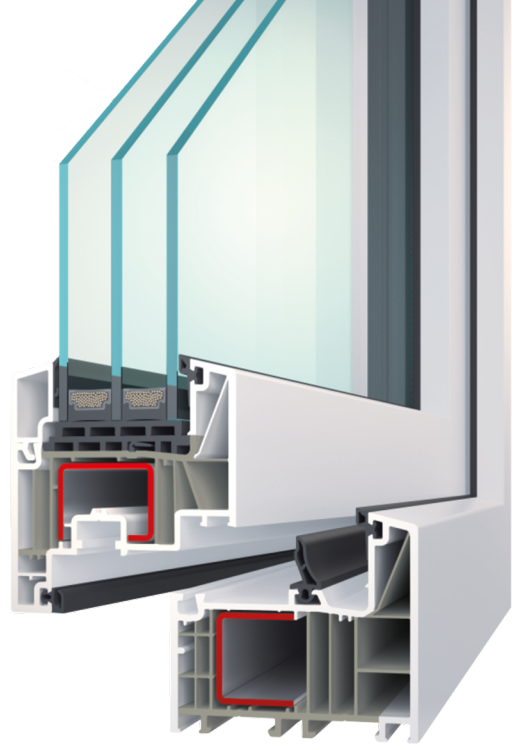

Řez plastovým oknem

  • [1] Izolační dvojsklo či trojsklo s inertním plynem (argon)
  • [2] Zasklívací lišta
    je vyráběna s těsněním koextrudovaným ze speciálního měkčeného plastu a je opatřena zámkem, který se „zaklapne“ do příslušné drážky v okenním křídle.
  • [3] Plastový distanční rámeček
    zajišťuje „teplý“ okraj skla. Dodáváme standardně.
  • [4] Plastové profily okenních systémů se stavební hloubkou 73-82 mm
    Klasické tvary s lehce zaoblenými hranami. Dokonalé linie a plochy bez drážek zaručují snadnou údržbu. Profily odpovídají nejvyšším standardům.
  • [5] Trojité či dvojité těsnění na křídle a v rámu
    z kvalitního materiálu. Optimální přítlačné sevření zajišťuje výbornou těsnost i při hnaném dešti. Systém s dorazovým těsněním v rámu i na křídle nabízí velmi dobré vlastnosti a snadnou údržbu díky jednoduchým tvarům.
  • [6] Drážka pro celoobvodové kování
    stříbrné barvy s integrovanou pojistkou proti nesprávné manipulaci a s řízenou mikroventilací. Speciální hříbkovité čepy bezpečnostního kování garantují zvýšenou odolnost proti vloupání.
  • [7] Speciálně tvarovaná ocelová pozinkovaná výztuha
    v rámu (uzavřená) i v křídle zajišťuje vynikající vlastnosti oken a jejich tvarovou stálost.

Možnosti zasklení

Izolační dvojskla

Při rostoucích cenách energií jsou dnes izolační dvojskla téměř nutností každého bydlení.

Veškeré výplně vyráběné OTHERM PRAHA jsou zasklené izolačním dvojsklem tloušťky 24 mm (float 4 mm - mezera 16 mm naplněna argonem – float 4 mm). Vzdálenost jednotlivých skel je ohraničena dutým distančním rámečkem plněným vysoušecím prostředkem.

Pro zlepšení tepelně-izolačních vlastností bývá prostor mezi dvojskly plněn plynem nízké tepelné vodivosti – standardně argonem nebo kryptonem. Izolační dvojskla plastových oken OTHERM PRAHA zaručují skvělé izolační i protihlukové vlastnosti.

Díky teplému distančnímu rámečku zůstávají skla oken OTHERM PRAHA stále čistá a bez rosení i v zimním období. Distanční rámeček je aktuálně standardně dodáván u všech izolačních skel oken OTHERM PRAHA.

Meziskelní příčky

Izolační skla je možno opticky rozdělit dekorativními dělícími mřížkami, umisťovanými do dutiny skla, nabízenými v různých šířkách, kombinacích i barevných odstínech. Díky meziskelním příčkám můžeme okno rozdělit na menší segmenty a dodat mu tak na designové jedinečnosti.

Z nabídky OTHERM PRAHA můžete přesně na míru zvolit libovolnou kombinaci parametrů skel.

Meziokenní vložky

Technické vlastnosti pro izolační meziokenní vložky (MIV):

  • dílce meziokenních vložek OTHERM PRAHA jsou rámové konstrukce s tepelně izolačními výplněmi
  • rámy meziokenních vložek OTHERM PRAHA jsou vyrobeny z plného termoplastického materiálu
  • vnější opláštění meziokenních vložek OTHERM PRAHA jsou tvořena hliníkovými plechy v podobě krabic s povrchovou pohledovou úpravou práškovou vypalovací barvou
  • meziokenní vložky OTHERM PRAHA jsou nabízeny ve 40 základních odstínech stupnice RAL nebo s nástřikem fasádní hmoty
  • vnitřní izolace panelů jsou neprodyšně uzavřeny nalepenou parozábranou, případně hliníkovým plechem
  • interiérové strany sendvičových konstrukcí jsou tvořeny protipožárním sádrokartonem GKF, případně nehořlavou deskou na bázi vermikulitu

Výplň tepelně a zvukově izolačních meziokenních vložek

Dílec sendvičové konstrukce vyplňující obvodové stěny je certifikován státní zkušebnou a chráněn „Úřadem průmyslového vlastnictví" jako užitný vzor a zápisem ochranné známky.

Je vyráběn ve standardních rozměrech panelu o šíři 300 – 1200 mm x 1560 mm a tloušťce 76 - 85 mm (pro následné zateplení) nebo o tloušťce 187 mm v rámci platných norem, včetně protipožárních předpisů.

Montáž izolační vložky

Stavební panel ALKUPRIMUS je v parapetním otvoru kotven pomocí páskové kotvy v horní a spodní rovině tzv. turbošrouby. Vlastní spojení sestav s okenními prvky je pak provedeno sešroubováním vruty.

Během řešení technických potíží s výměnami okenních prvků v sestavách panelových obytných domů se vyskytly problémy u tzv. lehkých meziokenních izolačních vložek (MIV).

Příčinou jsou stávající MIV s dřevěnou rámovou konstrukcí opatřenou na vnější straně skleněnou tabulí ti. 6 mm, vnitřní tepelnou izolací na úrovni ti. 20 - 26mm polystyrénové desky. Vnitřní část MIV je tuhá dřevovláknitá nebo dřevotřísková deska. Po zkušenostech s demontáží těchto MIV lze konstatovat, že se téměř vždy jedná o značné zchátrání (zejména ve spodní části rámu) a tak je nutná totální výměna poškozené MIV.

Z těchto důvodů jsme nalezli náhradu MIV v podobě nové konstrukce stavebního panelu ALKUPRIMUS sendvičového typu, který splňuje veškeré současné požadavky platných norem po stránce izolační, protihlukové, protipožární i hygienické, a to při zachování totožné tloušťky panelu.

Technické informace

ECONOMY EFEKT OMEGA OPTIMUM PERFEKT PASIV
Design plošně odsazené
Rozměry [mm] stavební hloubka 73 73 76 82 82 90
pohledová šířka (rám/křídlo)* 118 118 120 123 123 118
pohledová šířka stulp* 168 168 166 180 180 166
pohledová šířka sloupek* 190 190 186 196 196 187
Počet komor 5 5 5 6 6 6
Systém těsnění dorazové dorazové dorazové dorazové středové středové
Počet těsnění 2 2 2 2 3 3
Barva těsnění černá
Bezpečnostní body 2 2 2 2 2
Součinitel prostupu tepla Uw při zasklení Ug=1,1 1,2 1,2 1,1 1,2 1,1 1,14
Součinitel prostupu tepla Uw při zasklení Ug=0,6 0,7 0,7 0,79 0,82 0,78 0,6
Součinitel prostupu tepla Uw při zasklení Ug=0,5 0,75 0,71
Typy otvírek fix
otvíravé a otvíravěsklopné
sklopné
balkonové dveře
balk. dveře s nízkým prahem
balk. dveře ven otvíravé
odstavně posuvné balk. dveře
vchodové dveře
Stavební tvary standard – pravoúhlá
šikmá
oblouková

* pohledové šířky při základních profilech
